معرفی مدار های مجتمع و نقش آنها در الکترونیک

مدار مجتمع یا همان چیپ ست چیست و چه وظیفه ای دارد

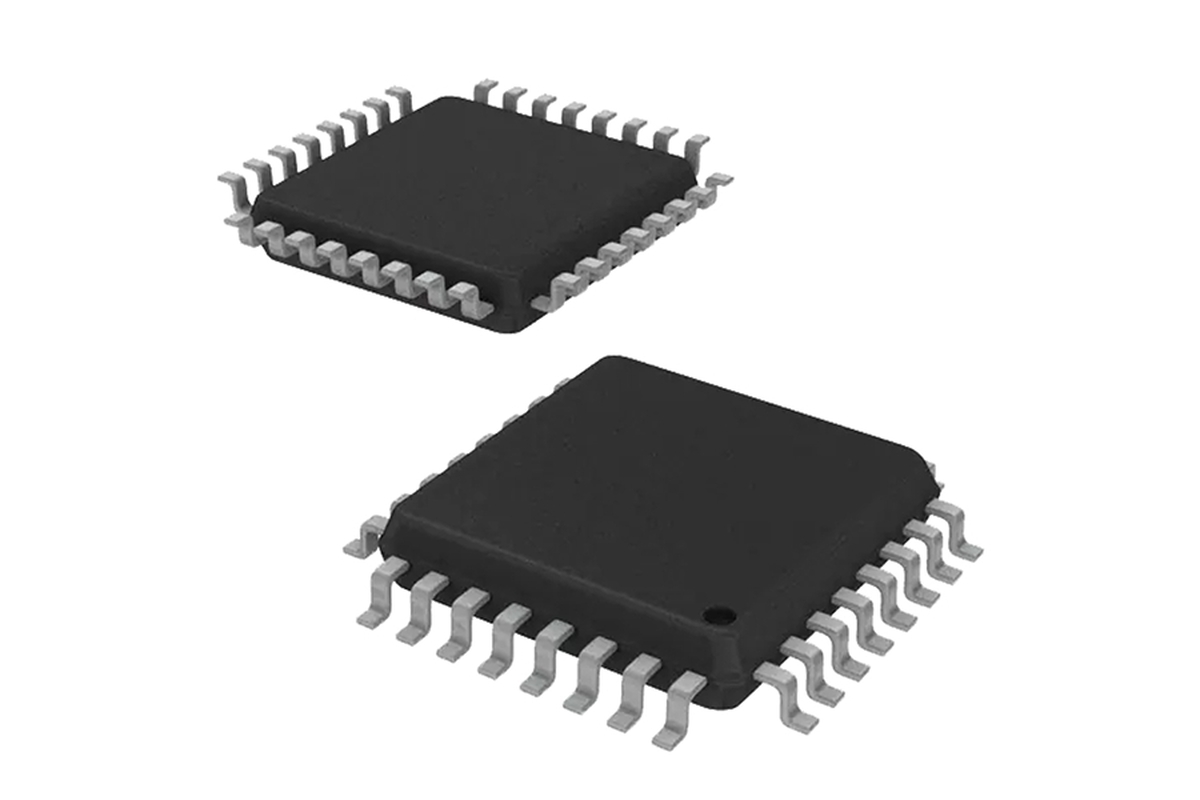

مدار مجتمع (Integrated Circuit) که به اختصار IC یا چیپ‌ست نامیده می‌شود، مجموعه‌ای از قطعات الکترونیکی مانند ترانزیستور، مقاومت و خازن است که همگی روی یک بستر نیمه‌هادی کوچک (معمولا از جنس سیلیسیوم) ساخته شده‌اند. تصور کنید در گذشته برای ساخت یک مدار ساده، باید ده‌ها قطعه جداگانه را روی برد لحیم می‌کردید که هم جای زیادی می‌گرفت و هم احتمال خرابی بالایی داشت. اما چیپست تمام این قطعات را در ابعادی بسیار کوچک‌تر از یک بند انگشت فشرده کرده است. وظیفه اصلی این قطعه بسته به نوع طراحی آن متفاوت است؛ می‌تواند یک پردازنده کامپیوتری باشد که محاسبات سنگین انجام می‌دهد، یا یک حافظه که اطلاعات را ذخیره می‌کند. حتی در ساده‌ترین اسباب‌بازی‌ها هم این قطعات وظیفه دارند تا دستورات ورودی را گرفته و خروجی مورد نظر (مثل صدا یا حرکت) را ایجاد کنند.

بررسی تخصصی انواع آی سی سوئیچینگ و آنالوگ در صنعت

در صنعت الکترونیک، چیپ‌ست‌ها بر اساس نوع سیگنالی که پردازش می‌کنند به دسته‌های مختلفی تقسیم می‌شوند. شناخت این دسته‌بندی به شما کمک می‌کند تا در طراحی مدارها انتخاب درست‌تری داشته باشید. یکی از پرکاربردترین گروه‌ها، آی‌سی‌های آنالوگ هستند که با سیگنال‌های پیوسته (مثل امواج صوتی یا تغییرات دما) سر و کار دارند. اما در سمت دیگر، آی‌سی‌های دیجیتال قرار دارند که با صفر و یک کار می‌کنند. در این میان، انواع آی سی سوئیچینگ جایگاه ویژه‌ای در منابع تغذیه دارند. این قطعات وظیفه دارند ولتاژ ورودی را با راندمان بالا به ولتاژ مورد نیاز مدار تبدیل کنند و از اتلاف انرژی به صورت گرما جلوگیری کنند.

برای درک بهتر تفاوت‌ها و کاربردهای این قطعات، به موارد زیر توجه کنید:

• آی‌سی‌های خطی (Linear): این مدل‌ها معمولا برای تنظیم ولتاژ یا تقویت سیگنال‌های صوتی استفاده می‌شوند و خروجی آن‌ها متناسب با ورودی تغییر می‌کند.
• آی‌سی‌های دیجیتال (Logic): شامل گیت‌های منطقی، میکروپروسسورها و حافظه‌ها هستند که پایه و اساس کامپیوترها را تشکیل می‌دهند.
• آی‌سی‌های ترکیبی (Mixed Signal): این قطعات هم بخش آنالوگ دارند و هم دیجیتال؛ مثل مبدل‌های آنالوگ به دیجیتال که در ضبط صدا کاربرد دارند.
• رگولاتورهای سوئیچینگ: این قطعات با قطع و وصل کردن سریع جریان، ولتاژ را کنترل می‌کنند و در آداپتورهای موبایل و لپ‌تاپ بسیار دیده می‌شوند.

نقش مهم آی سی آمپلی فایر با قیمت مناسب در تقویت سیگنال

یکی دیگر از کاربردهای بسیار جذاب مدارهای مجتمع، در سیستم‌های صوتی است. وقتی شما موسیقی پخش می‌کنید، سیگنال اولیه بسیار ضعیف است و توانایی به حرکت درآوردن بلندگوها را ندارد. در اینجا آی‌سی‌های تقویت‌کننده یا آمپلی‌فایر وارد عمل می‌شوند. این تراشه‌ها سیگنال ضعیف ورودی را می‌گیرند و دامنه آن را بدون تغییر در شکل موج افزایش می‌دهند. برای بسیاری از دانشجویان، تعمیرکاران و تولیدکنندگان سیستم‌های صوتی، پیدا کردن یک آی سی آمپلی فایر با قیمت مناسب که نویز کمی داشته باشد و کیفیت صدا را حفظ کند، اهمیت زیادی دارد. این قطعات در کلاس‌های مختلفی (مثل کلاس A، B و D) تولید می‌شوند. کلاس D به دلیل مصرف برق کمتر و تولید گرمای ناچیز، امروزه بسیار محبوب شده است. استفاده از یک چیپ‌ست باکیفیت می‌تواند تفاوت زیادی در شفافیت صدای خروجی ایجاد کند، بنابراین در انتخاب آن نباید فقط به قیمت توجه کرد، بلکه مشخصاتی مثل توان خروجی و درصد اعوجاج (THD) نیز باید بررسی شوند.

مزایای استفاده از مدارهای مجتمع نسبت به مدارهای قدیمی

اگر نگاهی به تاریخچه الکترونیک بیندازیم، متوجه می‌شویم که قبل از اختراع IC، دستگاه‌ها بسیار حجیم، سنگین و پرمصرف بودند. کامپیوترهای اولیه فضایی به اندازه یک اتاق را اشغال می‌کردند و برای خنک‌سازی آن‌ها نیاز به سیستم‌های تهویه عظیم بود. مدارهای مجتمع این معادله را کاملا تغییر دادند. اولین مزیت بزرگ آن‌ها کاهش شدید اندازه است؛ مداری که قبلا نیاز به یک برد بزرگ پر از سیم‌کشی داشت، حالا در یک قطعه چند میلی‌متری خلاصه شده است. مزیت دوم قابلیت اطمینان بالاتر است. در مدارهای قدیمی که از قطعات گسسته (Discrete) استفاده می‌شد، هزاران نقطه اتصال و لحیم‌کاری وجود داشت که هر کدام می‌توانستند باعث خرابی شوند. اما در IC، تمام اتصالات داخلی هستند و احتمال قطعی بسیار کم است.

تجربه خرید آی سی با تنوع بالا برای پروژه های الکترونیکی

یکی از دغدغه‌های اصلی مهندسان و علاقمندان به الکترونیک، دسترسی به قطعات اصل و باکیفیت است. بازار قطعات الکترونیک پر از نمونه‌های کپی و بی‌کیفیت شده که می‌تواند عملکرد یک پروژه حساس را مختل کند. تصور کنید ساعت‌ها وقت صرف طراحی و مونتاژ یک برد کرده‌اید، اما به دلیل استفاده از یک قطعه نامرغوب، کل مدار می‌سوزد یا درست کار نمی‌کند. بنابراین انتخاب فروشگاهی که ضمانت اصالت کالا داشته باشد بسیار مهم است. برای خرید آی سی با تنوع بالا، از میکروکنترلرها گرفته تا سنسورها و درایورها، نیاز به مرجعی دارید که هم اطلاعات فنی دقیقی ارائه دهد و هم موجودی کاملی داشته باشد.

جمع بندی

در این مطلب بررسی کردیم که مدارهای مجتمع ستون فقرات الکترونیک مدرن هستند. از تعریف ساده چیپ‌ست‌ها شروع کردیم و دیدیم که چطور این قطعات کوچک جایگزین سیستم‌های غول‌پیکر قدیمی شدند. با انواع مختلف آن‌ها مثل آی‌سی‌های سوئیچینگ و کاربردشان در منابع تغذیه آشنا شدیم و اهمیت انتخاب آمپلی‌فایرهای مناسب را در سیستم‌های صوتی مرور کردیم. همچنین مزایای بی‌شمار ICها نسبت به مدارهای گسسته را برشمردیم.

سوالات متداول

• آیا می‌توان آی‌سی سوخته را تعمیر کرد؟

خیر، ساختار داخلی چیپ‌ست‌ها یکپارچه است و در صورت سوختن یا خرابی داخلی، قابل تعمیر نیستند و باید با یک قطعه جدید و سالم تعویض شوند.

• تفاوت اصلی آی‌سی آنالوگ و دیجیتال چیست؟

آی‌سی آنالوگ با سیگنال‌های پیوسته مثل امواج صدا کار می‌کند، اما آی‌سی دیجیتال اطلاعات را به صورت کدهای صفر و یک پردازش می‌کند و برای محاسبات منطقی استفاده می‌شود.

• آی‌سی آمپلی‌فایر کلاس D چه مزیتی دارد؟

این کلاس کاری بازدهی بسیار بالایی دارد (حدود ۹۰ درصد) و گرمای خیلی کمی تولید می‌کند، به همین دلیل برای دستگاه‌های شارژی و کوچک بسیار مناسب است.
