رنگ ‌بندی کابل‌ و سیم‌ های برق در ایران و معنای آنها

۱۴۰۳/۰۳/۳۰ - ۱۹:۵۲:۰۲
کد خبر: ۳۱۴۹۶۹
رنگ ‌بندی کابل‌ و سیم‌ های برق در ایران و معنای آنها

رنگ‌بندی کابل‌ها و سیم‌های برق به‌عنوان یکی از اصول اساسی در طراحی و اجرای سیستم‌های الکتریکی، نقش حیاتی در ایمنی و کارایی این سیستم‌ها دارد.

 استانداردها، به ویژه در کشورهایی مانند ایران، با هدف جلوگیری از حوادث و اطمینان از عملکرد صحیح تجهیزات الکتریکی تنظیم شده‌اند. در این مقاله به بررسی رنگ‌بندی سیم و کابل برق در ایران و معنای آن‌ها می‌پردازیم.

تاریخچه و اهمیت رنگ‌بندی کابل‌ها و سیم‌های برق

رنگ‌بندی کابل‌ها و سیم‌های برق، از اوایل قرن بیستم به‌طور رسمی در استانداردهای الکتریکی جای گرفت. با افزایش پیچیدگی سیستم‌های الکتریکی و ضرورت تشخیص سریع و صحیح سیم‌ها توسط تکنسین‌ها و مهندسان، استفاده از رنگ‌های مختلف برای سیم‌ها الزامی شد. این کار نه تنها به کاهش اشتباهات انسانی کمک می‌کند، بلکه ایمنی را نیز به طور چشمگیری افزایش می‌دهد.

استانداردهای رنگ‌بندی سیم‌ها و کابل‌ها در ایران

در ایران، استانداردهای ملی برای رنگ‌بندی سیم‌ها و کابل‌های برق توسط سازمان ملی استاندارد ایران (ISIRI) تعیین می‌شود. این استانداردها عموماً با استانداردهای بین‌المللی مانند IEC و BS هماهنگ هستند، اما ممکن است در برخی موارد تفاوت‌های جزیی داشته باشند. در ادامه به توضیح رنگ‌بندی سیم‌ها و کابل‌های برق براساس استانداردهای موجود می‌پردازیم.

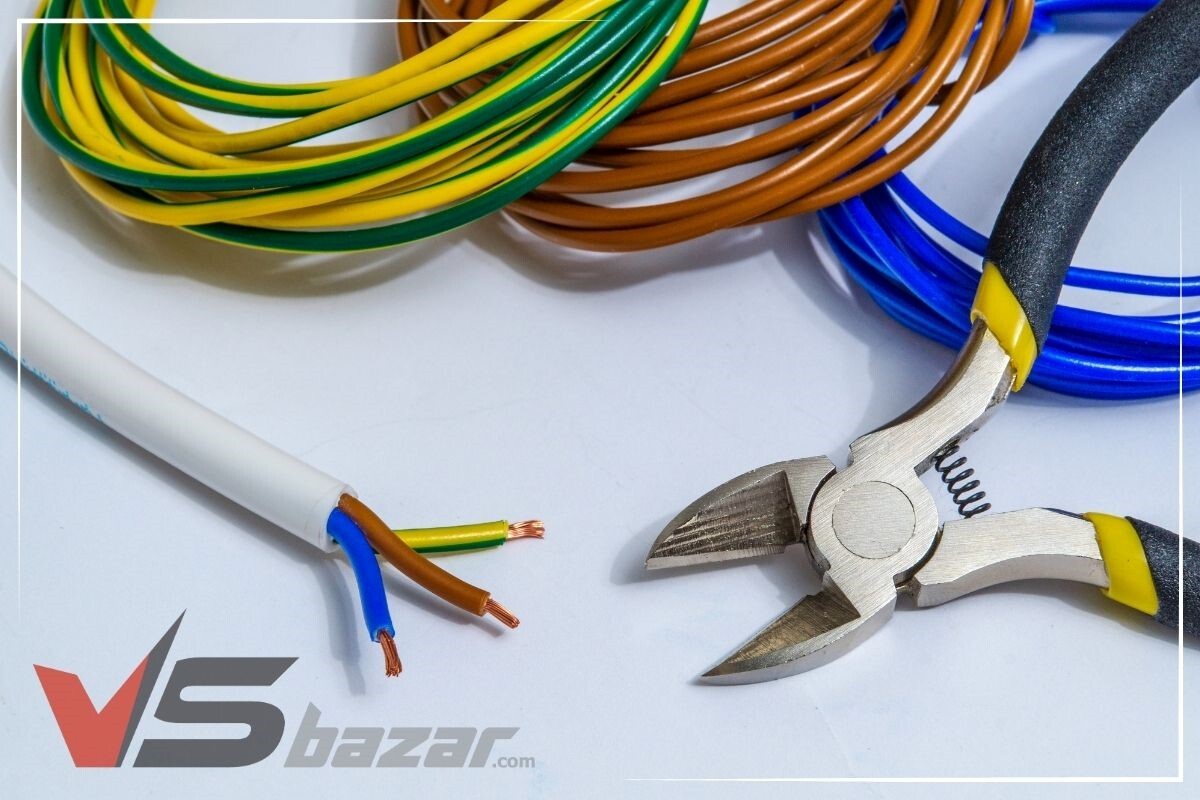

سیم‌های فاز

سیم‌های فاز معمولاً برای انتقال جریان برق به دستگاه‌ها و تجهیزات استفاده می‌شوند. این سیم‌ها تحت ولتاژ قرار دارند و به همین دلیل شناسایی صحیح آن‌ها بسیار مهم است. در ایران، رنگ‌بندی استاندارد برای سیم‌های فاز به شرح زیر است:

سیم فاز اول (L1): رنگ قهوه‌ای

سیم فاز دوم (L2): رنگ سیاه

سیم فاز سوم (L3): رنگ خاکستری

این رنگ‌ها برای تشخیص فازهای مختلف در سیستم‌های سه‌فاز استفاده می‌شوند و به تکنسین‌ها کمک می‌کنند تا به راحتی فازهای مختلف را از هم تفکیک کنند.

سیم نول (N)

سیم نول نقش مهمی در بازگشت جریان به منبع برق دارد و به همین دلیل شناسایی صحیح آن حیاتی است. در استانداردهای ایران، سیم نول به رنگ آبی مشخص می‌شود. این رنگ‌بندی مشابه بسیاری از استانداردهای بین‌المللی است و به کاهش اشتباهات و افزایش ایمنی کمک می‌کند.

سیم ارت (زمین)

سیم ارت یا زمین به منظور جلوگیری از خطرات ناشی از برق‌گرفتگی و اطمینان از ایمنی سیستم‌های الکتریکی به کار می‌رود. در ایران، رنگ‌بندی استاندارد برای سیم ارت به شرح زیر است:

سیم ارت: رنگ سبز و زرد (ترکیبی از دو رنگ)

این ترکیب رنگ به راحتی قابل تشخیص است و به تکنسین‌ها کمک می‌کند تا سیم ارت را به سرعت شناسایی و از آن استفاده کنند.

رنگ ‌بندی کابل‌ و سیم‌ های برق در ایران و معنای آنها

کاربردهای مختلف رنگ‌بندی در صنایع

صنعت ساختمان

در صنعت ساختمان، استفاده از رنگ‌بندی صحیح سیم‌ها و کابل‌ها نقش حیاتی در ایمنی و کارایی سیستم‌های الکتریکی دارد. تکنسین‌ها و برق‌کاران با استفاده از رنگ‌بندی استاندارد می‌توانند به سرعت سیم‌های مختلف را شناسایی کرده و از بروز حوادث ناگوار جلوگیری کنند. علاوه بر این، رنگ‌بندی صحیح به نگهداری و تعمیرات سیستم‌های الکتریکی نیز کمک می‌کند.

صنعت خودروسازی

در صنعت خودروسازی، سیم‌های برق برای تامین انرژی تجهیزات مختلف خودرو به کار می‌روند. رنگ‌بندی استاندارد سیم‌ها در این صنعت به تکنسین‌ها کمک می‌کند تا به سرعت مشکلات احتمالی را شناسایی و رفع کنند. در ایران، استانداردهای ملی برای رنگ‌بندی سیم‌های خودرویی نیز وجود دارد که با استانداردهای بین‌المللی هماهنگ است.

صنعت مخابرات

در صنعت مخابرات، سیم‌ها و کابل‌ها برای انتقال اطلاعات و داده‌ها استفاده می‌شوند. رنگ‌بندی صحیح سیم‌ها در این صنعت به ویژه در زمان نصب و نگهداری تجهیزات شبکه و مخابراتی بسیار مهم است. استانداردهای رنگ‌بندی در ایران برای سیم‌های مخابراتی نیز تعیین شده‌اند تا از بروز اختلالات و مشکلات فنی جلوگیری شود.

اهمیت رنگ‌بندی صحیح

رنگ‌بندی صحیح کابل‌ها و سیم‌های برق برای چندین دلیل اهمیت دارد:

ایمنی

یکی از مهم‌ترین دلایل اهمیت رنگ‌بندی صحیح، افزایش ایمنی است. با استفاده از رنگ‌بندی استاندارد، خطر اشتباهات نصب و اتصال کاهش می‌یابد و از حوادث برقی مانند شوک الکتریکی، آتش‌سوزی و خرابی تجهیزات جلوگیری می‌شود به عنوان مثال در زمان خرید دستگاه جوش جهت افزایش ایمنی در زمان کار با آن حتما باید به رنگ بندی صحیح سیم و کابل آن دقت کرد تا از حوادث آتی جلوگیری شود.

سهولت در تعمیر و نگهداری

با استفاده از رنگ‌بندی استاندارد، تکنسین‌ها و مهندسان به راحتی می‌توانند اجزای مختلف سیستم‌های الکتریکی را شناسایی و تعمیر کنند. این امر موجب کاهش زمان و هزینه‌های تعمیر و نگهداری می‌شود.

جلوگیری از خطاهای انسانی

استفاده از رنگ‌بندی استاندارد کمک می‌کند تا خطاهای انسانی به حداقل برسد. زمانی که تمام تکنسین‌ها از یک سیستم رنگ‌بندی یکسان استفاده کنند، احتمال اشتباه در شناسایی و اتصال سیم‌ها کاهش می‌یابد.

انطباق با قوانین و مقررات

بسیاری از کشورها و مناطق دارای قوانین و مقررات خاصی برای رنگ‌بندی سیم‌های برق هستند. عدم رعایت این قوانین می‌تواند منجر به جریمه‌های قانونی و مشکلات قانونی شود.

ندانستن تفاوت‌های منطقه‌ای در استانداردهای رنگ‌بندی می‌توانند باعث سردرگمی شوند به ویژه در پروژه‌های بین‌المللی.

رنگ ‌بندی کابل‌ و سیم‌ های برق در ایران و معنای آنها

جمع بندی

رنگ‌بندی کابل‌ها و سیم‌های برق یکی از اصول اساسی در طراحی و اجرای سیستم‌های الکتریکی است که نقش حیاتی در ایمنی و کارایی این سیستم‌ها دارد. در ایران، استانداردهای ملی برای رنگ‌بندی سیم‌ها و کابل‌ها تعیین شده‌اند که با استانداردهای بین‌المللی هماهنگ هستند.

آگاهی از این استانداردها و استفاده صحیح از آن‌ها به تکنسین‌ها و مهندسان کمک می‌کند تا سیستم‌های الکتریکی را به درستی و با ایمنی بیشتری نصب و نگهداری کنند. آموزش و آگاهی‌رسانی نیز به عنوان یکی از عوامل کلیدی در کاهش حوادث الکتریکی و افزایش ایمنی محسوب می‌شود.
